[SWE/UML] Use-Case Diagram (유즈케이스 다이어그램)

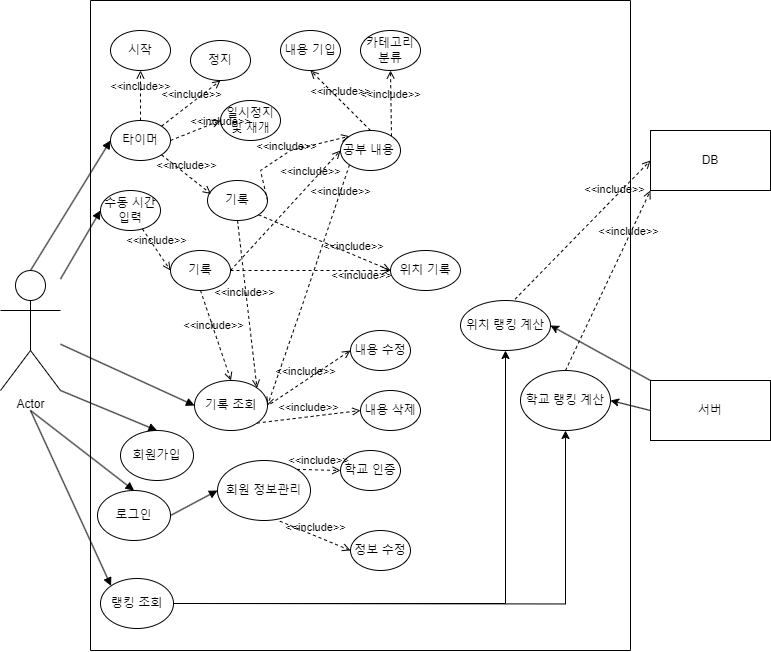

Use-Case Diagram

유즈케이스 다이어그램은 시스템과 상호작용을 시각적으로 표현 한 것이다. 사용자의 관점에서 서비스, 기능, 관련 외부 요소를 보여준다. 이것을 사용하면 사용자가 어떤 기능을 사용할때 어떤식으로 연결되는지 직관적으로 볼 수 있다.

---

1. 구성 요소

1.1 Use Case

시스템이 제공하는 작업 혹은 기능. Actor가 시스템을 통해 수행할 수 있는 하나의 특정 기능을 말함

1.2 Actor (행위자)

시스템에 대해 수행하는 역할(role), 시스템과 상호작용 하는 사람 또는 사람 혹은 서버

사람은 사람그림으로 다른걸 수행해주는 서버는 네모난 상자로 나타내곤 한다.

2. 구성요소 관의 관계

2.1 연관 (Association)

 Use Case와 Actor의 관계를 표현한다.

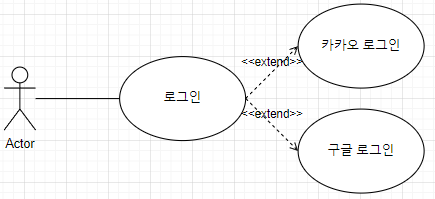

2.2 확장 (Extend)

기본 Use Case수행 시 특별한 조건을 만족할 때 수행하는 Use Case

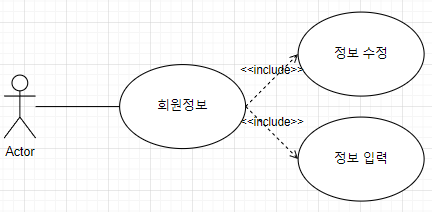

2.3 포함 (Include)

시스템의 기능이 별도의 기능을 포함 (점선)
